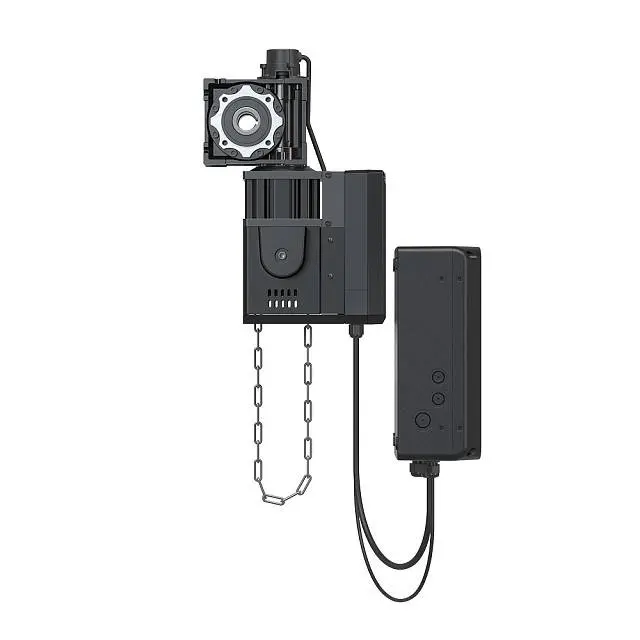

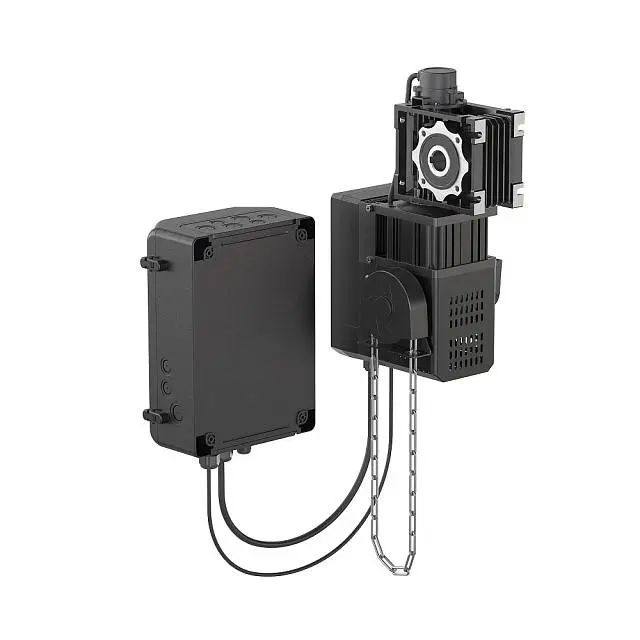

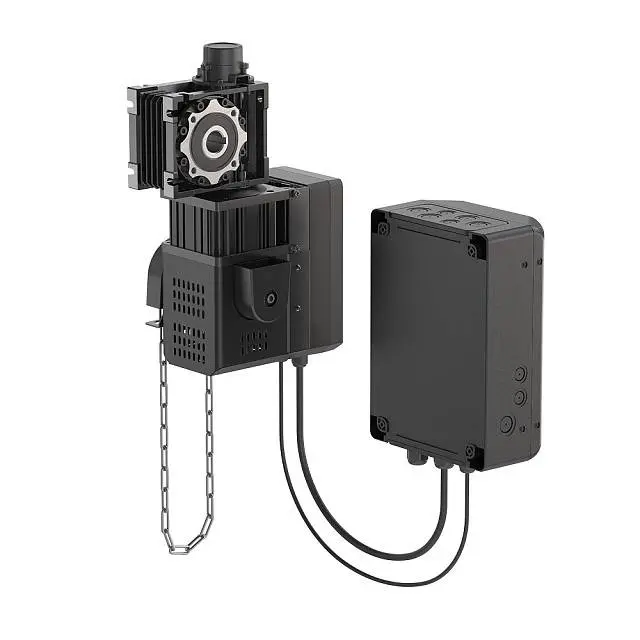

Привод для промышленных ворот TR-100FC
Артикул: TR-100FC
Номинальный крутящий момент: 100 Нм, частота вращения: 3‑-36 об/мин, напряжение питания: 230 В ± 10 % ~, интенсивность: 60 % (S3), ресурс: не менее 200 000 циклов.
Подходит для ворот весом до 700 кг и площадью до 45 м². Векторное управление электродвигателем.
Все характеристики
Комплект поставки автоматики: привод, блок управления, монтажный набор с монтажным кронштейном, 2 пульта управления, руководство по монтажу и эксплуатации.

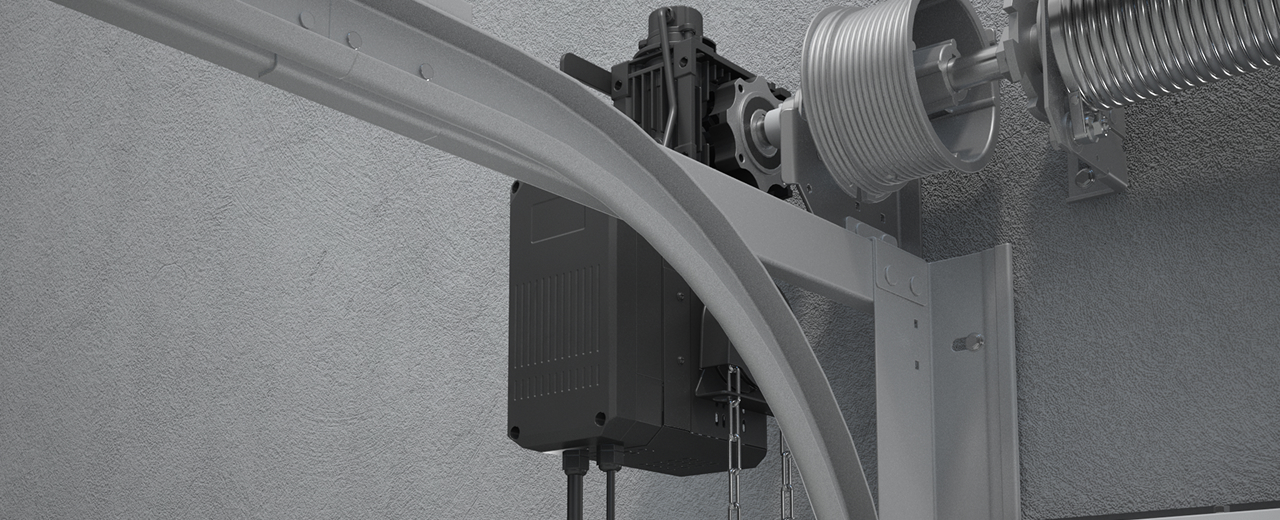

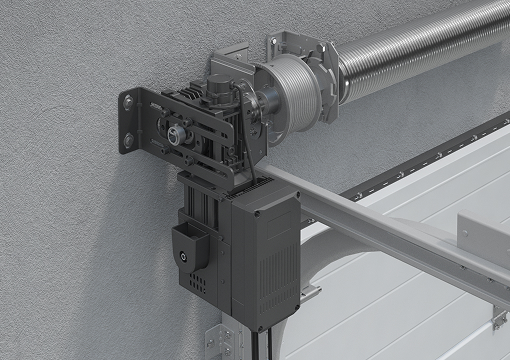

Приводы TR-FC с векторным управлением
Привод TR-100FC обладает высокой точностью регулирования скорости. Снижение потерь на нагрев и намагничивание повышает КПД электродвигателя. А плавное вращение двигателя во всем диапазоне частот увеличивает срок службы автоматики.

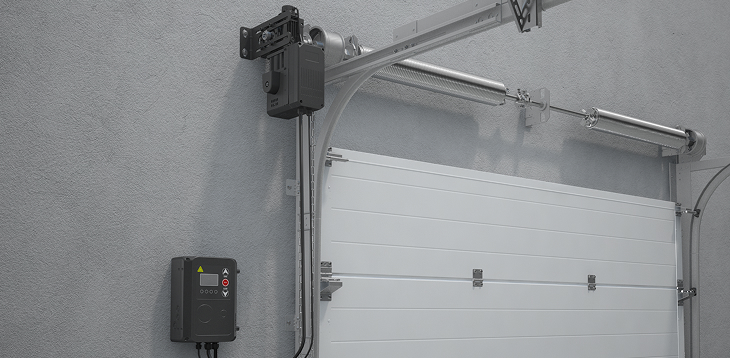

Оптимальная скорость открытия ворот
Благодаря регулировке частоты вращения вы сможете подобрать оптимальную скорость движения ворот на промышленном объекте.
Ускоренное закрытие ворот
За счет ускоренного закрытия до высоты 2,5 метра обеспечивается безопасность персонала при использовании ворот.
Дополнительные преимущества
- Контроль остановки ворот в конечных положениях при помощи энкодера.

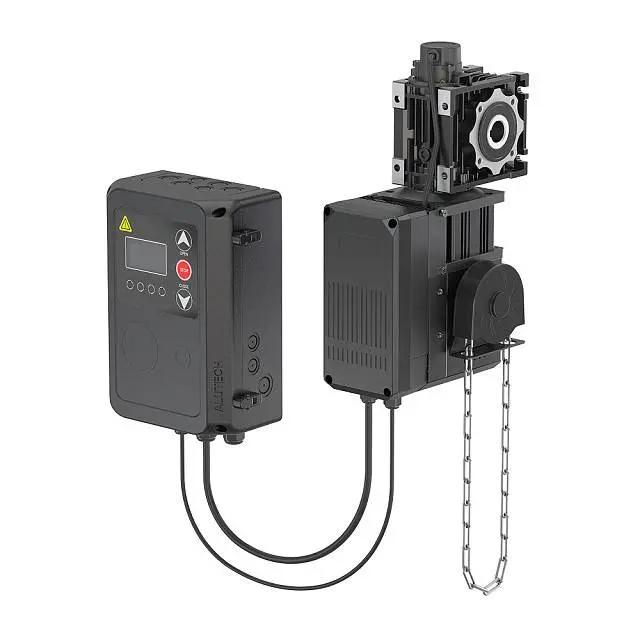

- Индикация состояния ворот на дисплее.
- Определение положения ворот после отключения электропитания.
700 кг
Максимальная масса полотна ворот
45 м²
Максимальная площадь ворот
100 Нм
Номинальный крутящий момент
3‑36
об/мин
об/мин
Частота вращения
Технические характеристики
| Максимальное количество оборотов выходного вала | не ограничено |
| Напряжение питания | 230 В ± 10 % ~ |
| Частота сети, Гц | 50 |
| Номинальная потребляемая мощность, Вт | 900 |
| Номинальный ток потребления, А | 6 |
| Максимальная потребляемая мощность в режиме, Вт | 5 |
| Термозащита, °C | 100 |
| Максимальное время непрерывной работы, мин | 15 |
| Максимальная циклическая продолжительность включения (режим) | 60 % (S3) |
| Питание дополнительных устройств | 12 В постоянного тока / макс. 100 мА, 24 В постоянного тока / макс. 400 мА |
| Радиоуправление | 433,92 МГц (максимум 20 пультов AT-4L или AT-4N) |
| Степень защиты привода | IP54 |
| Степень защиты блока управления | IP65 (профессиональный монтаж) |
| Кабель (шнур) питания блока управления | вилка типа E/F IP20, длина 1 м |
| Класс защиты | I |
| Диапазон температуры окружающей среды, °C | –20 … +50 |
| Масса привода, кг | 14 |
| Масса блока управления, кг | 1,5 |
